Prensaestopa 1603 Ex d para cable sin armadura apto para roscas M32 – 1″ – 1 1/4″ y Ø exterior del cable de 16 a 26 mm.

El prensaestopa 1603 esta diseñados para cables sin Armadura y  el modo de proteccion antideflagrante Ex d, de seguridad aumentada Ex e y Protección contra ignición de polvo Ex tb..

Apto para roscas M32 – 1″ –  1 1/4″  y Ø exterior del cable  de 16 a 26 mm.



Actualmente no esta habilitada la compra a través del carrito, por favor solicite su oferta.

Si desea más información u obtener una oferta exclusiva haz click en Solicita tu oferta.


Características técnicas

FABRICACIÓN: Los prensaestopas de la serie 160, están construidos en latón electropasivado, no obstante, y bajo pedido, también pueden fabricarse en acero electrogalvanizado, acero inoxidable y aluminio.

Las juntas son elastoméricas, color negro, con una dureza aproximada comprendida entre 50 y 70 shore.

ROSCA: El roscado habitual se efectúa en NPT según norma ASA B.2.1., y Métrica según ISO 261, con calidad media o superior según ISO 965.

ESTANQUEIDAD: Para el cumplimiento de los grados de protección indicados según UNE 20324, DIN 40050 y EN 60529 y garantizar el grado de protección con la envolvente sobre la que se instalan, las entradas de cable y accesorios con rosca cilíndrica deberán disponer de una junta de estanqueidad.

PUESTA A TIERRA: La continuidad eléctrica en los prensas, al ser estos metálicos, se realiza suficientemente a través del roscado del prensaestopa a la caja.

Normativas:

Certificados de examen de tipo

LOM 02ATEX2034X

IECEx LOM17.0003X

RU-C-ES.ΓБ06.B.00397

PCEC CE13.5025X

Fabricado según directrices

2014/34/UE (ATEX), TP TC 012/2011

Modo de protección:

II2G Ex e IIC T6 Gb

II2G Ex d IIC T6 Gb

II2D Ex tb IIIC T85ºC Db

Zona de uso:

zona 1, 2, 21, 22

Grado de protección

según EN60529 IP65, IP66 (bajo pedido)

Temperatura de utilización

Ta: -20ºC/+80ºC o -40ºC/+80ºC (bajo pedido)

Estándares Aplicables

EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31

IEC 60079-0, IEC 60079-1, IEC 60079-7,IEC 60079-31

GB3836.1, GB3836.2, GB3836.3, GB12476.1

ΓOCT 30852.0, ΓOCT 308.52.5, ΓOCT 14254-96

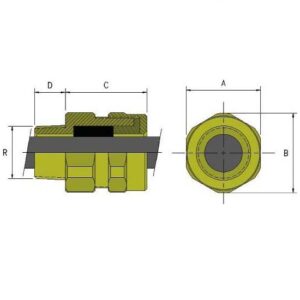

Tamaño

Rosca M32 Ø Ext. 13-16 160333A, Rosca M32 Ø Ext. 16-18 160333B, Rosca M32 Ø Ext. 17-20 160333C, Rosca M32 Ø Ext. 19-23 160333D, Rosca M32 Ø Ext. 22-26 160333E, Rosca 1"Ø Ext. 13-16 160303A, Rosca 1"Ø Ext. 16-18 160303B, Rosca 1"Ø Ext. 17-20 160303C, Rosca 1"Ø Ext. 19-23 160303D, Rosca 1"Ø Ext. 22-26 160303E, Rosca 1 1/4" Ø Ext. 13-16 160304A, Rosca 1 1/4" Ø Ext. 16-18 160304B, Rosca 1 1/4" Ø Ext. 17-20 160304C, Rosca 1 1/4" Ø Ext. 19-23 160304D, Rosca 1 1/4" Ø Ext. 22-26 160304E
